防雷分區（雷擊保護分區）的劃分

建筑物遭受雷擊是一種常見現象，雷擊會給人身和電氣設備極大的傷害和破壞，所以需要對雷擊予以必要的防護。

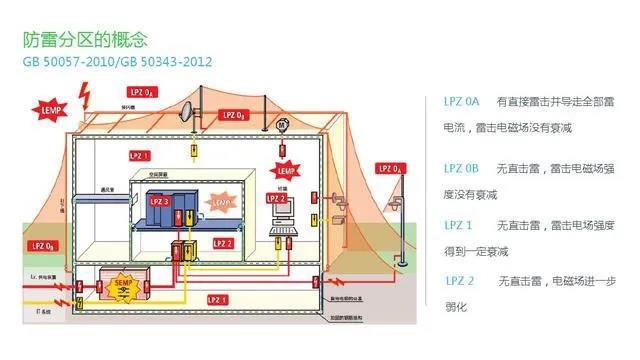

根據建筑物及電氣系統等相關防雷規范規定，防雷分區的劃分是將需要保護和控制雷電電磁脈沖環境的建筑物，從外部到內部劃分為不同的防雷分區。

1.LPZ0A區 —— 本防雷分區內的各物體都易遭受直接雷擊，因而可能傳導全部的雷電流。本區內的雷電電磁脈沖強度無衰減（例如大樓外部不在避雷針保護范圍內的部分）。

2.LPZ0B區 —— 本防雷分區內的各物體不易遭受直接雷擊，但本區內的雷電電磁脈沖強度無衰減（例如大樓外部，但在避雷針保護范圍以內的部分）。

3.LPZ1區 —— 本防雷分區內的各物體不可能遭受直接雷擊，流經各導體的電流比LPZ0B區更小，本區內的電磁場強度可能衰減，這取決于建筑物的屏蔽措施。（例如鋼筋水泥框架結構大樓內部）。

4.LPZ2區 —— 本防雷分區內的各物體不可能遭受直接雷擊，流經各導體的電流比LPZ1區更小，本區內的電磁場強度可能衰減，這取決于建筑物的屏蔽措施。（例如大樓內部的屏蔽機房內部）。

5.LPZn+1后續防雷區 —— 當需要進一步減小流入的電流和電磁場強度時，應增設后續防雷區，并按照需要保護的對象所要求的安置環境選擇后續防雷區的要求條件。（例如屏蔽機房內的金屬機柜和控制臺內部）。

關于電涌保護器SPD的特性及分類

電涌屬于EMC電磁兼容研究的范疇。在電涌模型中電涌從干擾源經過耦合路徑傳遞到感受器設備中。電涌包括雷電電涌電磁操作脈沖電涌，兩者同為干擾源，在低壓配電網中產生能量耦合傳遞到電氣設備中。

浪涌保護器，也叫防雷器，是一種為各種電子設備、儀器儀表、通訊線路提供安全防護的電子裝置。當電氣回路或者通信線路中因為外界的干擾突然產生尖峰電流或者電壓時，浪涌保護器能在極短的時間內導通分流，從而避免浪涌對回路中其他設備的損害。

SPD專用于低壓配電系統和電子信息系統，按所使用的非線性元件特性，電涌保護器分為三類。

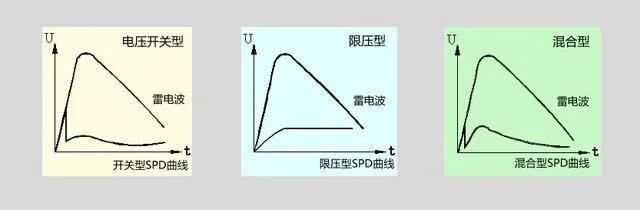

各類SPD曲線見下圖：

1.開關型SPD：

當沒有瞬時過電壓時呈現為高阻抗，一旦響應雷電瞬時過電壓時，其阻抗就突變?yōu)榈椭担试S雷電流通過。用作此類裝置時器件有：放電間隙、氣體放電管、閘流晶體管等。

2.限壓型SPD：

當沒有瞬時過電壓時為高阻擾，但隨電涌電流和電壓的增加其阻抗會不斷減小，其電流電壓特性為強烈非線性。用作此類裝置的器件有：氧化鋅、壓敏電阻、抑制二極管、雪崩二極管等。

3.混合型SPD：

它由開關型元件和限壓型元件混合組成，根據是施加的沖擊電壓特性不同，混合型SPD有時呈現開關型SPD的特性，有時呈現限壓型SPD的特性，有時同時呈現兩種特性。混合型浪涌保護器對于電源系統和信號系統的后續防雷保護、戶內精細保護具有很好的效果。

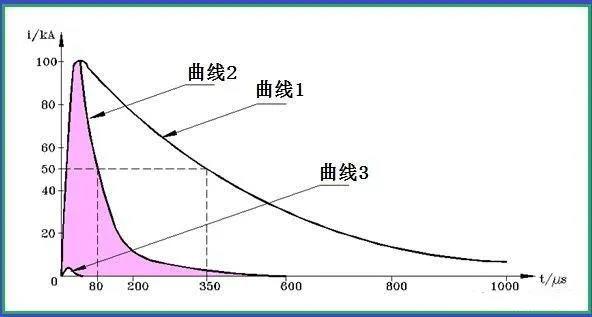

我們來看下圖：

曲線1被稱為沖擊電流Iimp，其波頭時間為10μS而半峰時間為350μS 。由于曲線1很接近自然雷電放電的電流波形，常用于一級配電。曲線3用于二級和三級配電的電氣電子系統。

這三條曲線與三部種準相關聯：

曲線1 ——IEC61643-1標準推薦曲線；曲線2 ——德國E DIN VDE0675推薦曲線；曲線3 ——IEC61643-1標準推薦曲線。

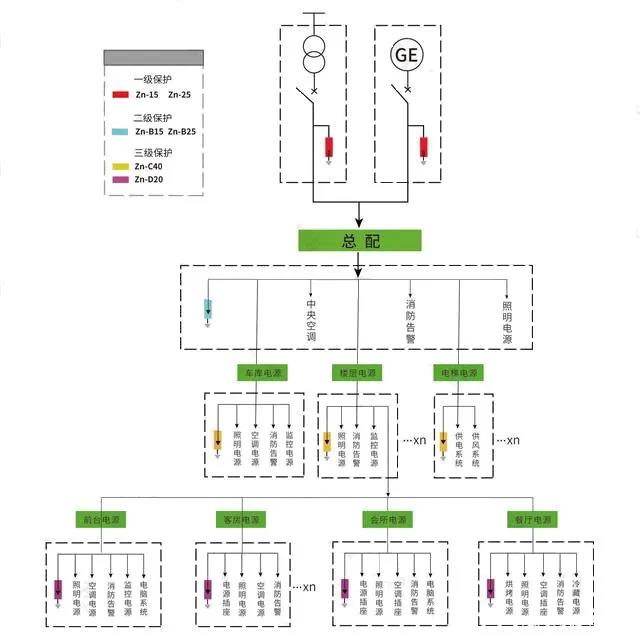

低壓配電網中過電壓耐受值和電涌保護

電涌保護需要考慮三個方面：

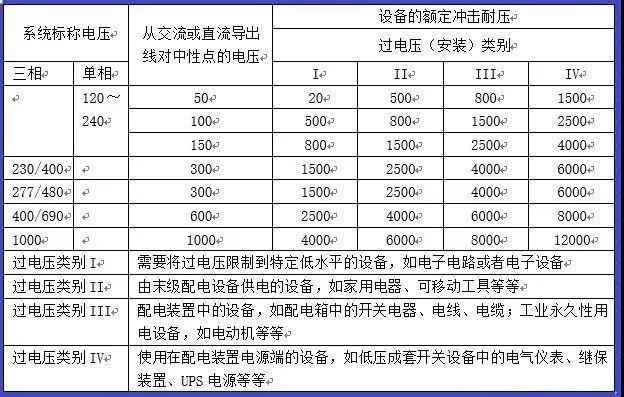

低壓配電網可能遭受的電涌能量形式及數值大?。浑姎庠O備承受電涌沖擊的能力；如何實現讓電涌能量降低到電氣設備能夠承受的范圍之內。低壓配電系統的保護對象是低壓配電網中的各類配電設備和用電設備。按照國家標準GB/T16935.1-2008《低壓系統內設備的絕緣配合》，低壓配電系統各類設備的額定沖擊電壓耐受值見下表：
