雷擊已成為大自然的嚴重自然災害之一，學校是教書育人，學生聚集的地方，做好防雷設施尤其重要。近幾年來，隨著教育事業的快速發展，學校高層建筑物不斷增多，電化教育、遠程教育等信息技術應用日益普及，雷電隱患也隨之增加。2007年5月23日，重慶市開縣興業小學遭受雷擊，造成7名學生死亡、39人受傷的重大雷擊事故,引起國務院高度重視，為了保證電子設備的正常運行和人員的安全，必須設計完整有效的防雷方案。

一、直擊雷防護

1、天面防雷措施：宜利用接閃帶與接閃短針相結合組成接閃器系統。接閃帶設置可根據規范GB50057-2010《建筑物防雷設計規范》中相關條款進行合理布置。

2、防雷引下線：接閃帶引下線宜利用建筑物基礎鋼筋做引下線，如大樓結構為非框架結構，應重新沿墻壁外墻布設引下線并在離地面小于2米套管（槽）保護，以免學生雷雨天觸摸。

3、 接地裝置：一宜利用建筑物基礎，作為自然接地體；二是如若無建筑物基礎鋼筋，需附加人工接地體。人工接地體采用熱鍍鋅角鋼50mm×50mm×5mm×2500mm和TG降阻接地模塊組成，直擊雷接地接地電阻要求R≤10Ω，感應雷接地電阻值R≤4Ω。

二、感應雷防護

電源部分的防雷及過電壓保護是行政大樓，教學樓，宿舍樓，實驗樓等建筑物防護重點及難點。當雷擊樓層時，強大的雷電流及其高強度瞬變電磁場對周圍導體產生過電壓，絕大多數的雷害都是因為這類二次感應而造成。因此具有長距離的電力線和信號線都是二次感應雷的侵犯途徑。

1、電源一級防護：

在學校配低壓電房總配電柜空氣開關處安裝第一級TG-FB/4W100三相電源防雷器，初步衰減從電源線引入的強雷電流和高電壓，把雷電流脈沖降低到設備能承受的水平。其技術參數：最高防雷擊電流Iimp=100KA（8/20）、響應時間tA≤25 ns。

2、電源二級防護：

在行政大樓，教學樓，宿舍樓，實驗樓等總配電箱空氣開關處或樓層配電箱空氣開關處安裝第二級TG-FC/4R40三相電源防雷器，衰減從電源線引入的強雷電流和高電壓，把雷電流脈沖降低到設備能承受的水平。其技術參數：最高防雷擊電流Iimp=40KA（8/20）、響應時間tA≤25 ns。

3、電源三級防護：

在有線電視機、電腦、投影機等、計算機機房中心服務器、主交換機及其它配件設備電源插座處分別安裝第三級TG-Z10/6電源插座防雷器，再次衰減從第一級和第二級防雷器過濾的殘壓，實現精細保護級別。其技術參數：最高防雷擊電流Iimp=10KA（8/20）、響應時間tA≤25 ns。

4、信號防護

設備輸出到室外的信號線根據接口類型選擇加裝TG-MCP/24或TG-C1000信號防雷器。對于圖像監控，在其攝像機前端安裝TG-AVC24三合一攝像機防雷器，在監控室機柜信號進線端安裝TG-MV視頻信號防雷器。

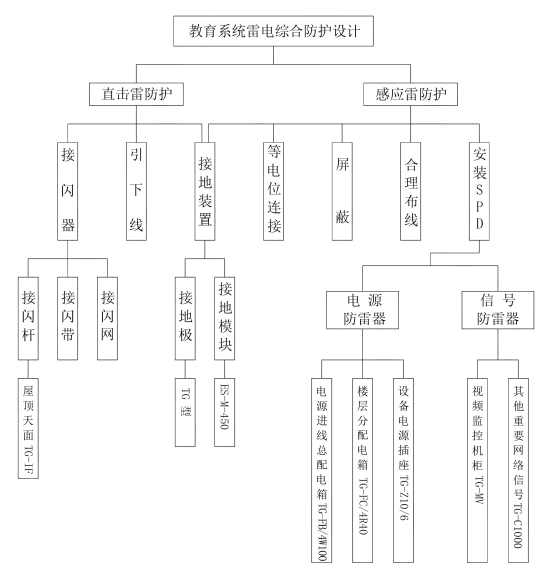

雷電防護示意圖：

注：以上為概括性方案，全面的專業性解決方案可電話、QQ或登陸公司官網等方式進行詳細咨詢。
